随着5G商用的到来，下游终端应用场景进一步丰富，用户对设备的续航能力、用户体验等提出了更高的要求。与传统有线充电相比，无线充电在安全性、灵活性和通用性等方面具有优势，在智能手机、可穿戴设备、汽车电子、家用电器等领域具备广阔的应用前景，市场空间巨大。同时无线充电行业产业链渐趋成熟，系统设计的改进、应用软件和额定功率的多样化正推动无线充电技术的发展。
Native Union推出一款磁吸无线充，自带3米超长编织线缆，更加耐用，可以在沙发，床上方便使用无线充电，并支持苹果7.5W无线充电和安卓15W无线充电。其无线充电主控芯片采用美芯晟MT5811，下面就对这款无线充进行拆解，看看内部设计和用料。
Native Union 15W磁吸无线充开箱
包装盒正面印有Native Union品牌、产品外观、名称以及卖点，支持磁吸无线充以及15W功率；背面印有产品特性描述，此外还贴有信息贴纸以及防伪标签；底部印有警示语、认证标识以及型号等信息。
这款无线充自带USB-C线缆，并采用黑白线编织工艺打造，整体外观独特且更加耐用。机身为经典圆盘设计，黑白色外壳。线缆两端均做了抗弯折处理，USB-C线头外壳上设计有品牌logo。无线充机身两部分外壳贴合紧密，做工很好。底部有产品参数信息：
型号：SNMAG01
输入：5V3A、9V2.22A、12V1.67A
输出：15W Max
产品已经通过了CE、UKCA、EAC、NOM、KC认证。

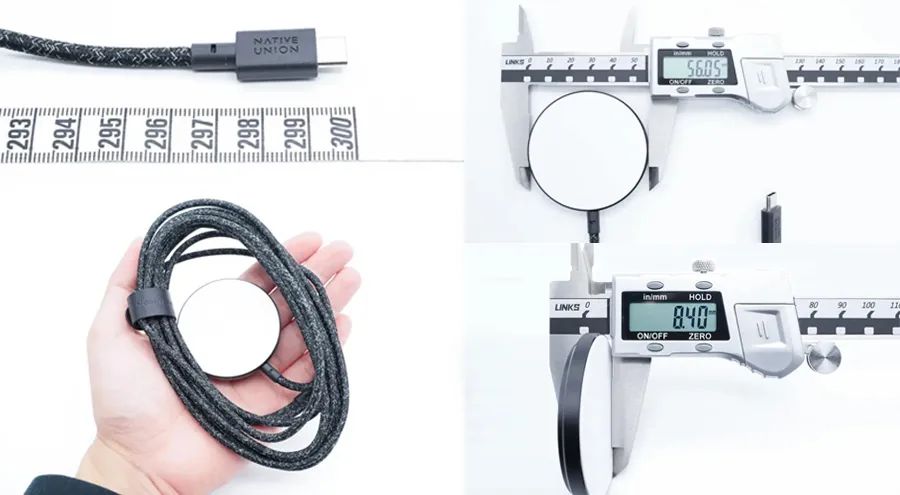

测得线缆长度达到了3米，机身直径约为56.05mm，厚度约为8.4mm，重量约为111g，产品整体拿在手上的直观感受如下图。
产品使用场景一览，和iPhone13 Pro Max相比，显得很小巧。另外产品可以轻松将苹果这款手机吸附起来，吸附力很好。通电后可以正常给手机进行无线充电。
给iPhone 13Pro Max进行无线充电，使用ChargerLAB POWER-Z KM002C测得输入功率为9.2V 0.97A 9.21W。
Native Union 15W磁吸无线充拆解
对这款无线充的外观，尺寸和性能有了大概了解后，下面继续对其进行详细拆解，看看做工和用料如何。

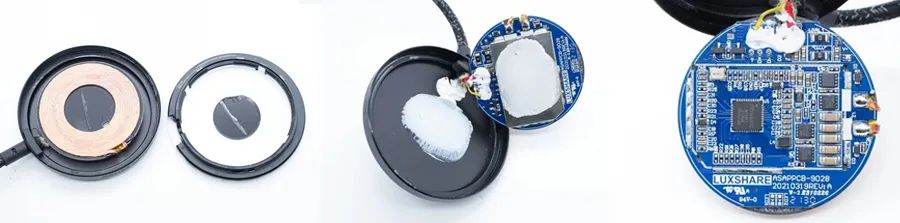

首先沿无线充外壳接缝撬开外壳，铝合金外壳内部是无线充驱动电路以及线圈，白色面板固定在塑料支架上，与铝合金外壳之间通过卡扣固定。电路板背面焊接屏蔽罩，屏蔽罩使用胶水固定在无线充电器外壳内部。无线充内置一块圆形电路板，上方焊接输入USB-C导线，右侧焊接无线充电线圈，下方为指示灯焊盘，预留有指示灯的位置。
焊下电路板上面的屏蔽罩，下面是一颗无线充电主控和四颗全桥功率管，右侧是五颗并联的谐振电容。

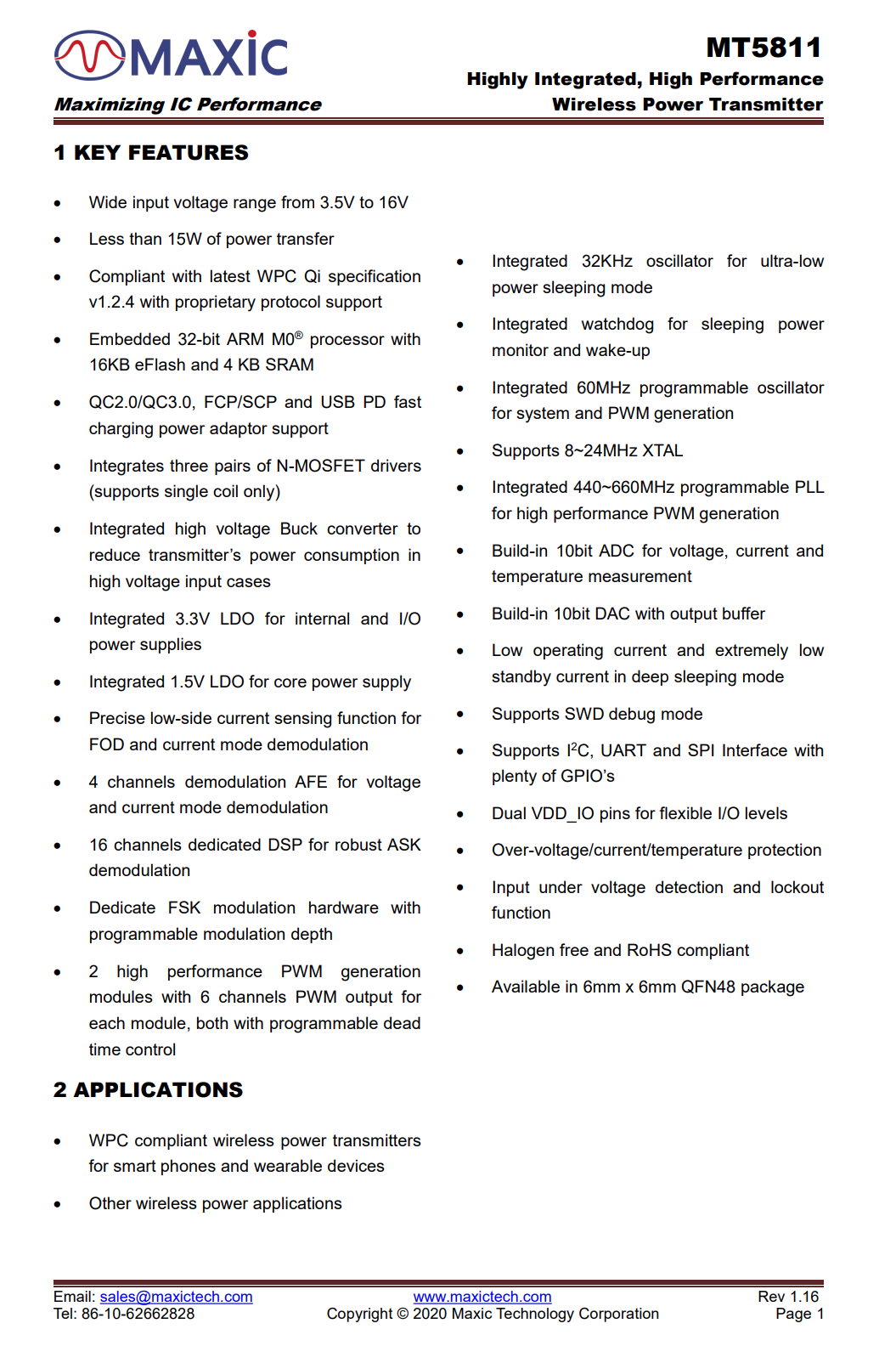

无线充电主控芯片采用美芯晟MT5811，这是一颗高度集成的无线充电SoC，支持3.5-16V宽范围供电，支持小于15W的无线充电应用，芯片符合WPC Qi 1.2.4规范，并支持私有充电协议，芯片内部集成32位M0处理器，16KB eFlash和4KB SRAM。
MT5811支持QC，FCP/SCP和USB PD快充输入取电，芯片内置三对半桥驱动器，用于同步降压以及全桥驱动输出。芯片内部集成高压开关降压，可降低无线充电器的空载功耗。芯片内部集成3.3V和1.5V LDO，分别用于内部电源以及核心供电。芯片支持过压、过流、欠压和过热保护，确保无线充电安全进行。
美芯晟MT5811采用QFN6*6-48封装，功能全面集成度高。
美芯晟无线充电方案还被摩米士MFi认证7200mAh磁吸无线充移动电源、魅族40W立式无线充电器、魅族17 Pro手机、魅族27W无线充、飚王智能车载无线充感应支架、travelmall多功能全球旅行充电器等数十款产品采用。
16MHz无源晶振，为MT5811无线充电主控提供时钟，晶振右上角RT1热敏电阻用于检测无线充电器温度，进行过热保护功能。
MT5811内置NMOS驱动器，无需外置驱动器即可直接驱动无线充电功率管。无线充电功率管来自东沅，型号FKBB3052，是一颗耐压30V的NMOS，导阻为6.3mΩ，采用PRPAK3*3封装图片中使用两颗组成半桥。
搭配另外两颗FKBB3052组成的半桥，四颗管子组成全桥，用于无线充电输出。
充电头网拆解总结
Native Union这款无线充电器自带3米超长线缆，躺在床上或是沙发上都可使用，有效解锁传统无线充线缆长度受限，影响使用体验的问题。无线充内置磁力吸附，支持苹果7.5W无线充电，安卓15W无线充电，对于手机充电的支持非常好。
美芯晟MT5811无线充电主控芯片具有极高的集成度，将快充取电，开关降压，MOS驱动等诸多功能集成于一身，打造了极简的无线充电器设计。
