MOMAX摩米士Q.MAG POWER系列磁吸无线充移动电源有多个款式，为苹果iPhone 12/13手机用户提供丰富的选择。最近充电头网就拿到了该系列7200mAh磁吸无线充电移动电源IP103MFI。
从型号来看最直观的就是这款充电宝通过了苹果MFi认证，因此无论是性能还是质量都是有保证的。充电宝支持10W磁吸无线充，通过了Qi认证，因此对主流品牌手机都有很不错的兼容性，而这都得益于产品采用了美芯晟MT5811无线充方案。下面充电头网就对这款充电宝进行详细拆解，看看其具体用料做工如何。
值得一提的是，充电头网此前还拆解过摩米士磁吸无线充电移动电源IP107、摩米士磁吸无线充移动电源IP100MFI、摩米士无线充移动电源IP91MFI、摩米士iPower minimal PD3 20000mAh移动电源等产品，欢迎查阅。
一、摩米士磁吸无线充移动电源外观
包装盒正面印有MOMAX品牌、符合国标标识、产品外观名称以及MFi认证标识等。
包装盒书本式设计，封面另一面印有产品使用场景图，透过橱窗可见充电宝实体，展示效果好。
背面印有产品使用场景图和描述。
包装内含移动电源、使用说明书、注意事项卡片等。
充电宝整体小巧扁平，正背面外壳采用ABS材质，表面覆盖硅胶仿生皮，侧身采用铝合金材质边框，边缘贴合紧密且过渡圆润，上手手感好。
机身正面仅印有MOMAX品牌logo，十分简洁。
磁吸面板外壳分两部分，之间有银灰色金属环，圆形外壳中心印有无线充标识。
机身顶部配有USB-C双向快充口以及Lightning输入口。
侧面设有电源键，金属壳上镭雕PD3.0无线充标识，充电宝通过了CE认证。
另一侧设有LED电量和充电指示灯，并镭雕充电宝参数
型号：IP103MFI
锂电池容量：7200mAh（27.3Wh）
额定容量：4200mAh
Lightning输入：5V2.4A
USB-C输入：5V3A、9V2A
USB-C输出：5V2.4A、9V2.22A、12V1.5A
无线输出：5V1A、9V1A（10W）
双路输出：5V3A
摩米士科技有限公司（出品）
实测充电宝机身长度为109.74mm。
宽度为69.7mm。
厚度为16.16mm。
和苹果iPhone 13 Pro直观对比，整体要小很多。
和手机磁吸贴合在一起，不会挡住摄像头。
磁吸贴合后充电宝可正常给iPhone 13 Pro进行无线充电。
此外充电宝的吸附力也很强，可以轻松吸附苹果iPhone 13 Pro悬空不掉落。
拿在手上的直观感受。
产品净重约为181g。
二、摩米士磁吸无线充移动电源拆解
将充电板外壳拆开，采用卡扣固定封装。

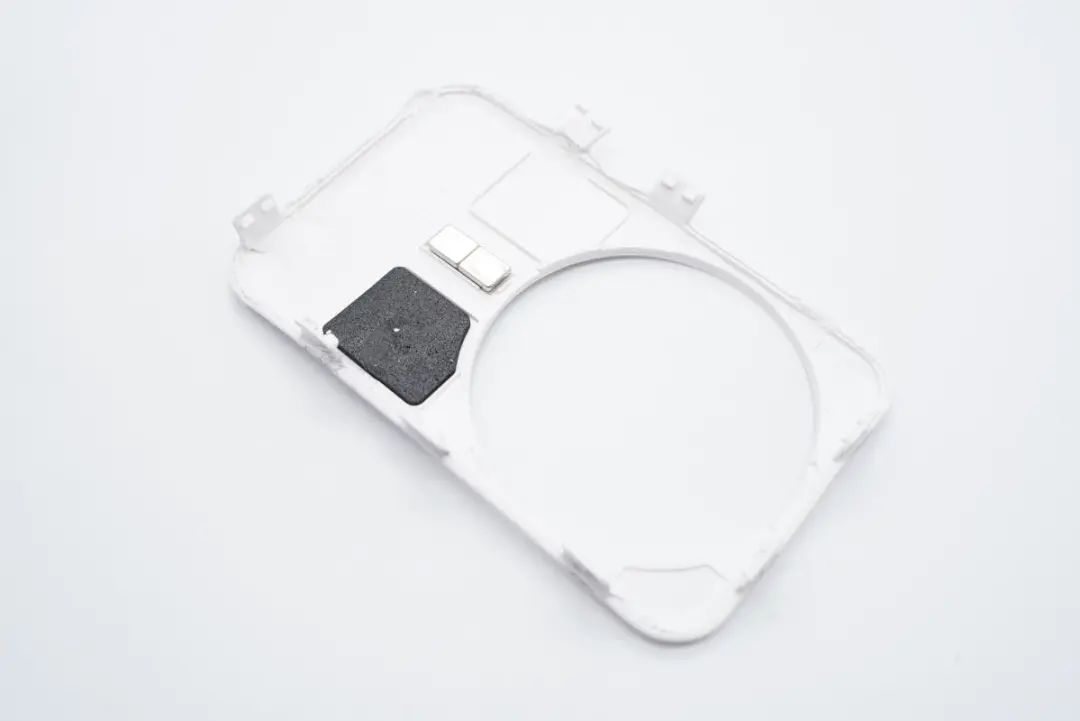

外壳上贴有保护泡棉和两块小磁铁。
圆形外壳下有磁铁环和无线充电线圈。
PCB板小板有两块，右侧塞有一块泡棉进行支撑。
电芯一侧固定有热敏电阻进行温度监控。
将两块小板分开。
上层小板是无线充电路板，正面设有无线充电发射芯片、MOS管以及NPO谐振电容，并焊接无线充电线圈。
另一面没有元器件。
连接排针特写。
美芯晟MT5811是一款集成USB PD、QC等快充协议、高度集成的符合Qi标准的无线充电发射芯片，支持高达15/50W的输出功率，向下兼容不受限。MT5811集成ARM M0 处理器，拥有卓越的高效率和紧凑设计，提供强大、自主的二次开发空间。
MT5811可延展性强，配置定制化，采用高集成嵌入式SoC架构及灵活接口设计，可实现一芯双充，适用于各种低成本、低功耗应用，可广泛应用于为5G智能终端、智能可穿戴设备、智能家居、物联网、智能家电进行无线充电的设备。
充电头网拆解了解到，美芯晟无线充电方案还被魅族40W立式无线充电器、魅族17 Pro手机、魅族27W无线充、飚王智能车载无线充感应支架、travelmall多功能全球旅行充电器等数十款产品采用。
16.000MHZ晶振特写。

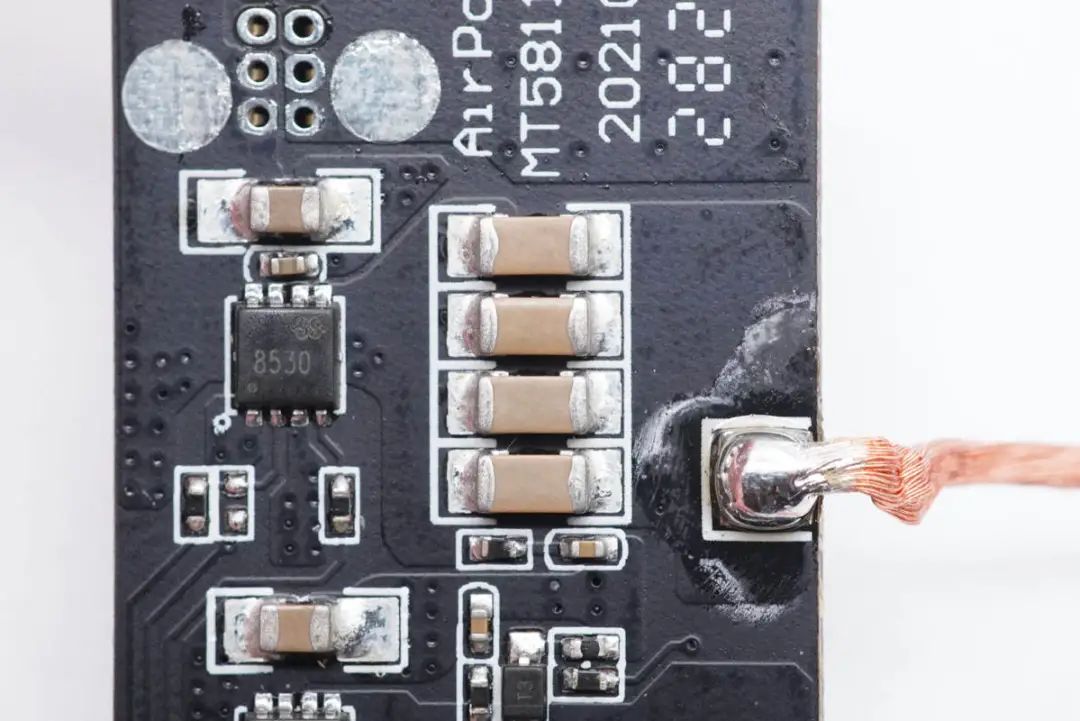

丝印8503的线圈驱动MOS管。
另一颗线圈驱动MOS管以及谐振电容特写。
无线充电线圈特写，利兹线绕制。
另一块小板正面设有电感、接口保护MOS管、锂电保护芯片等器件。
另一面设有移动电源主控芯片以及一颗单片机。
USB-C母座特写，外套塑料壳绝缘。
Lightning母座特写，外套金属壳加固。
三颗丝印8205A的MOS管，用于接口保护。

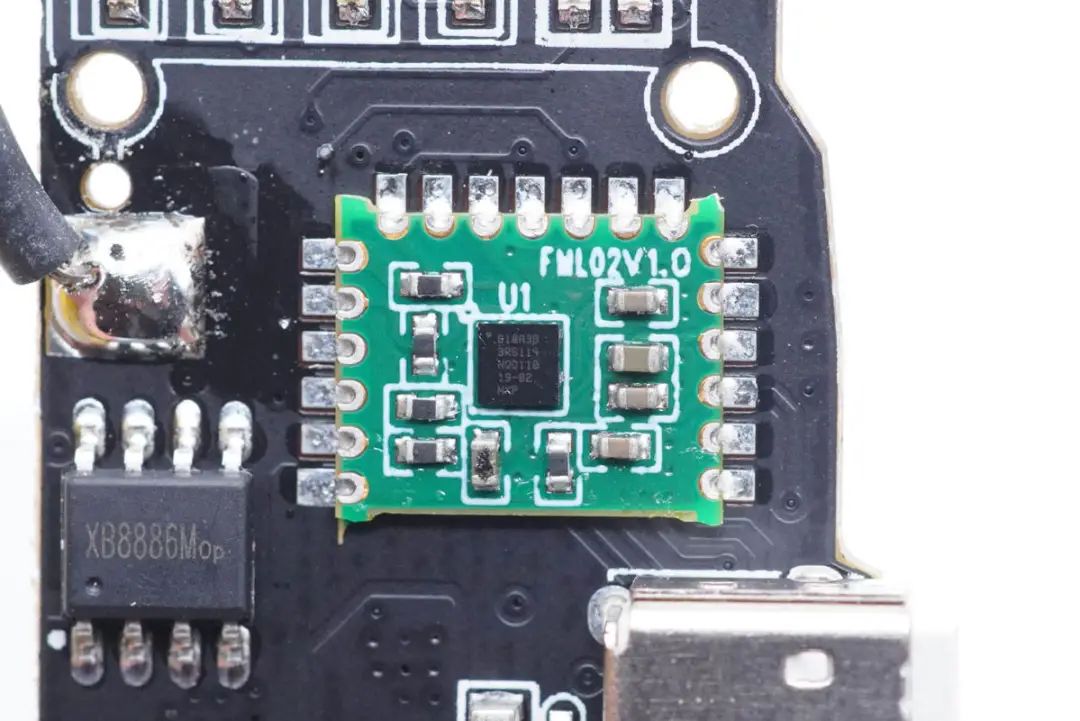

Lightning输入口旁边一颗芯片焊接在绿色小板上，丝印610A38，用于MFi认证。
电源键贴片焊接。
LED灯驱动单片机，信息不详。

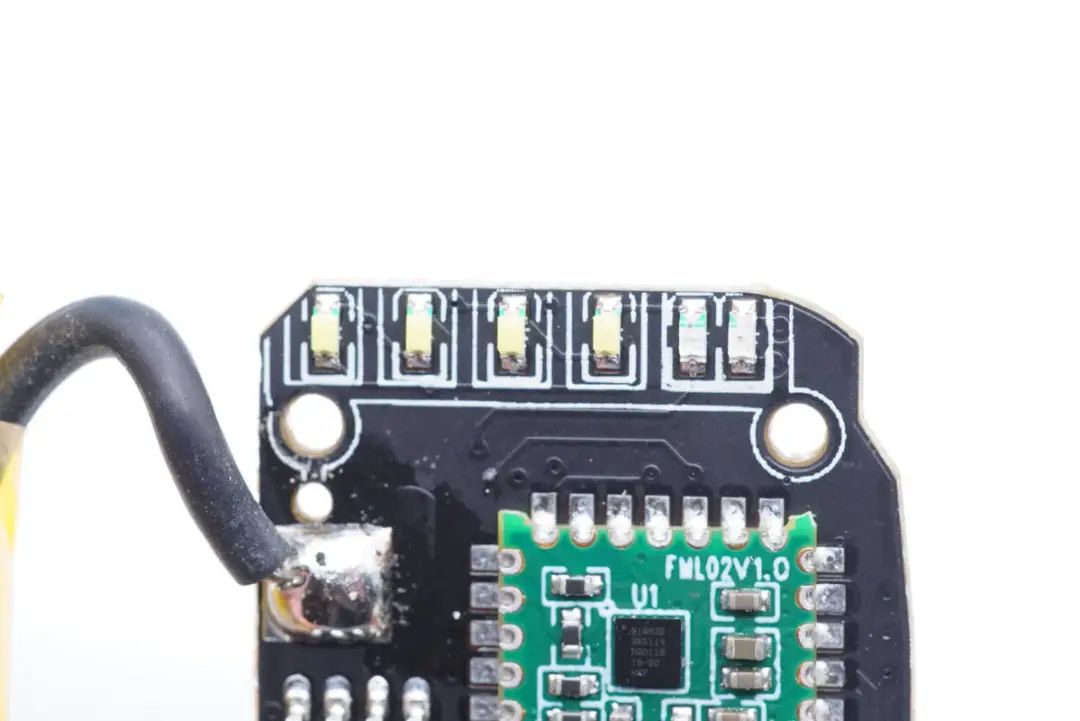

LED指示灯特写。
移动电源主控芯片采用智融SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。
2R2升降压电感特写，打胶加固。
苏州XYsemi赛芯微XB8886M一体化锂电保护芯片，适用于高压平台锂电池保护，内置8.5mΩ保护管，用于移动电源的电池过充过放过流保护。
热敏电阻特写，用于电芯温度监控。
电芯特写，单块容量为3600mAh。

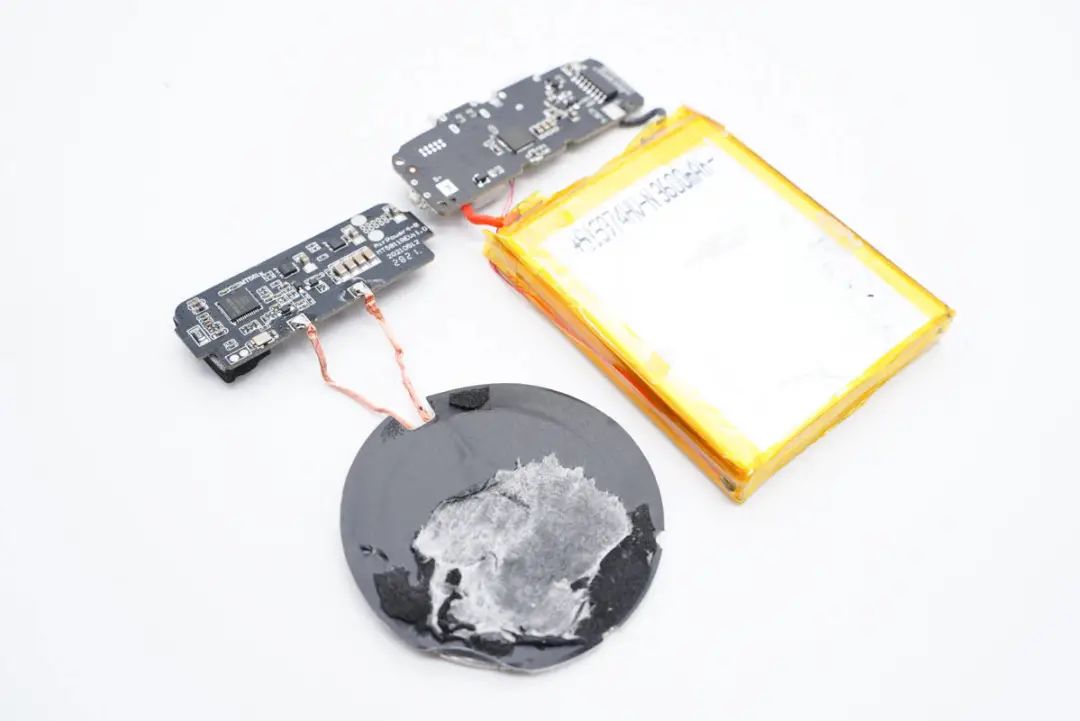

全部拆解完毕，来张全家福。
充电头网拆解总结
摩米士这款磁吸充电宝IP103MFI在内置7200mAh容量电芯的情况下仍拥有比较小巧的机身，续航能力强同时磁吸充电时不会挡住摄像头，支持边充边用。此外配有USB-C和Lightning口，支持20W有线快充，对于iPhone用户来说带线方面就变得十分简便。产品还通过了苹果MFi认证，质量有保证。
充电头网通过拆解了解到，充电宝内置两块PCB小板，之间有泡棉支撑。无线充方案采用美芯晟MT5811，这是一款高度集成的无线充电发射芯片，符合Qi标准以及高达15/50W的输出功率，还集成ARM M0 处理器，总的来说在体积、兼容性、性能、效率等方面的表现都很好，能够满足客户的各种要求。
