深圳雷柏科技股份有限公司是无线外设技术方面的专家，致力于向全球用户提供高性能、高品质的无线外设产品。近期雷柏新款Ralemo无线鼠标问世，型号为Air 1。作为一款无线鼠标除了标配接收器外，还设有蓝牙键，使其支持电脑、平板和手机等设备使用。
此外还内置锂电池，支持有线和无线充电，并且充满一次电官方宣称即可使用约25天，性能比一般的无线鼠标要优异不少。下面充电头网就对这款产品进行详细拆解，看看其如何设计。
一、雷柏Ralemo Air 1无线鼠标外观
产品采用硬纸质白色包装盒，顶面凹凸压印有鼠标图案，看的不是很清楚。
包装盒采用天地盖设计，底部设有鼠标外观图和五大特性描述。
包装内含无线鼠标、接收器、数据线和使用说明书。
接收器型号为03059D，并且已经通过了FCC、KC和CE认证。
雷柏Ralemo Air 1无线鼠标整体小巧，机身中空造型设计新颖。顶部圆形塑料壳分半即为左右键，表面磨砂处理，球形滚轮位于中心稍微偏下位置。
机身边缘环状铝合金掌托喷砂处理，提升鼠标整体质感以及用户使用手感。

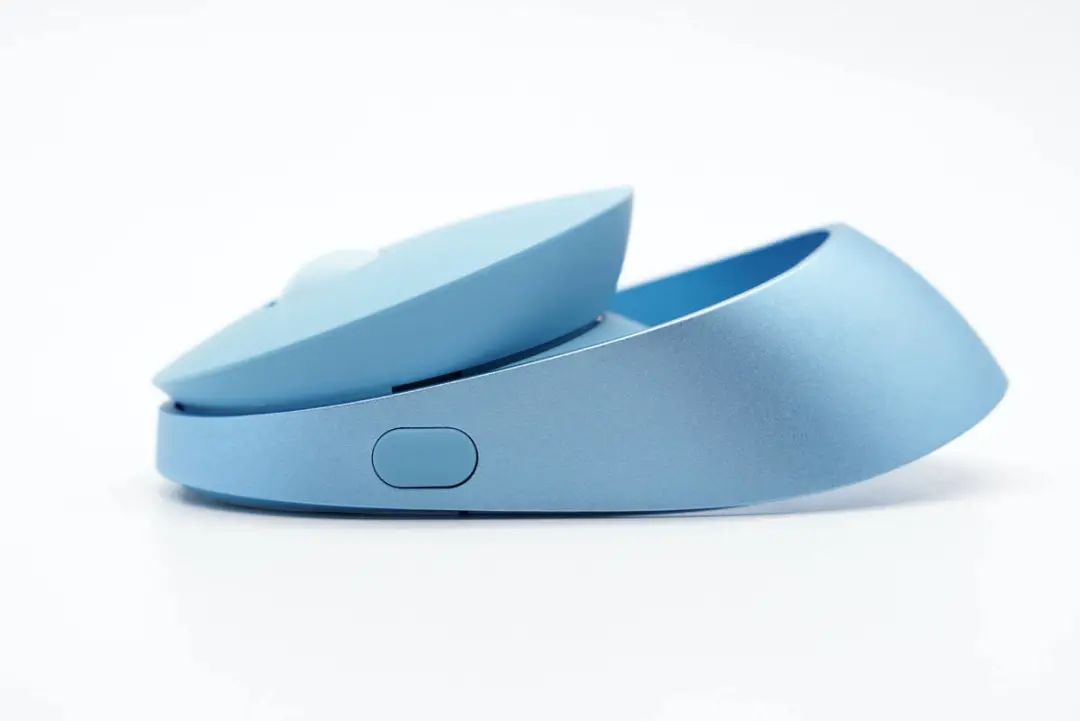

此外侧身还配有一个DPI调节键，产品有600/1000/1300/1600四档DPI值可选。
此外金属掌托上还凹印有ralemo字样。
内侧设有鼠标参数信息，型号为Air 1，输入5V450mA，已经通过了FCC、KC和CE认证。
鼠标底部边缘贴有白色聚四氟乙烯脚垫，两端分别是蓝牙键和无线充电标识，两侧是USB-C充电口和电源键。
这款鼠标支持有线和无线充电，满电下可持续使用约25天；另外支持蓝牙5.0和无线2.4G连接，可连接电脑、平板和手机等终端设备。
鼠标拿在手上的直观感受。
净重约为71g。
使用场景一览。
鼠标内置LED灯，打开会闪烁蓝光数秒后熄灭，只要一使用（包括滑动）就会闪烁，如此设计既增加了使用时的炫酷感，夜间不用时又不会影响休息。
给鼠标进行无线充电，LED灯会闪烁红光。
使用ChargerLAB POWER-Z KM001C可以测得此时无线充电输入功率为8.98V 0.47A 4.26W。
另外进行有线充电测试，使用KT002可以测得充电功率为5.15V 0.25A 1.28W。
二、雷柏Ralemo Air 1无线鼠标拆解
将鼠标底部白色脚垫撕下，底部外壳使用螺丝固定。
拆掉螺丝即打开，外壳还使用卡扣进行封装固定。
取下螺丝即可将底部外壳拆开，内部导光塑料使用螺丝和固定柱进行固定。
鼠标内部采用两块PCB板连接设计，PCB板使用螺丝固定。
上层PCB板设有5颗LED指示灯。
PCB板下方有电池，通过连接器插拔式连接。
两块小板之间也是通过导线插拔式连接，无线充电线圈使用双面胶粘贴在底板上。
将小板、电芯、滚轮等全部拆下。
小板正面一览，垂直焊接USB-C输入母座，右侧是电池插座，左侧连接导线和无线充电线圈，中心是无线充电接收芯片。
另一面设有5颗LED指示灯，用于无线连接模式提示。
LED灯特写。
USB-C输入母座特写，垂直过孔焊接。
无线充电接收线圈特写，漆包线绕制，隔磁片粘贴在电池上。
无线充电接收芯片采用美芯晟MT5705，上方三颗谐振电容并联。MT5705是一款基于磁感应的无线充电接收器的SoC（片上系统），采用嵌入式ARM Cortex M0处理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi规范（版本1.2.4）。
MT5705可提供稳定的5W输出功率，支持输出电压5V和电流最大1A，AC to DC转换效率达95%；其拥有完善的过压、过流、过温保护机制，独立的I2C通信接口和丰富的GPIO。封装为4.00mm x 4.00mm QFN32L，尤其适合TWS耳机充电仓等各类小功率智能设备。
美芯晟MT5705资料信息。
充电头网拆解了解到，美芯晟的无线充方案还被魅族40W立式无线充电器、魅族17 Pro手机、魅族27W无线超充板、飚王智能车载无线充感应支架、travelmall多功能全球旅行充电器onster Eyewear智能眼镜盒等产品使用。
钰泰 ETA4054，16V输入耐压的1A全集成线性锂电池充电IC，用于鼠标内置锂电池充电。
电芯来自深圳市凤凰锂能科技有限公司，规格为1.11Wh/3.7V/300mAh。
电芯头部设有一块保护小板，小板上设有锂电保护芯片和MOS管。
8205A MOS管特写。
DPI键特写。
连接另一块小板的插头特写。
另一块小板正面一览，可以看到三个静音微动以及光电感应器。
旋转编码器采用凯华EN98系列，加强和密封式设计。
板子另一面中心设有一颗芯片。
发光二极管特写，下方的光电感应器底部中心设有小孔。
光电传感器为Rapoo S03，DPI最高1300，可以轻松地在皮革、木板、纸张等材料上使用。
博通高度集成的BK3632 2.4 GHz无线SOC，支持蓝牙5.0双模式，内部集成高性能射频收发器，基带，单片机和内置Flash，用于鼠标无线传输。
旁边配有一颗无源晶振。
蓝牙键特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
雷柏Ralemo无线鼠标采用环形金属掌托，和主体机身形成中空设计，造型十分新颖。此外产品有多种配色可选，其中粉色款搭配小巧机身，非常适合女性使用。此外DPI键可调节四个档位，满足不同用户操作需求，圆形滚轮具有更好的使用手感。
充电头网通过拆解发现，鼠标内部设有充电和控制两块PCB板，PCB板之间以及和电芯均采用导线插拔式连接，组装方便。充电小板上设有USB-C和无线充电接收线圈两者充电方式，其中无线充电路采用美芯晟MT5705无线充电接收芯片，该芯片不仅转换效果高，而且拥有完善的保护机制，符合最新WPC Qi规范，非常适合TWS耳机充电仓等各类小功率智能设备。
